薄型除湿素子の取付方法について
取付方法

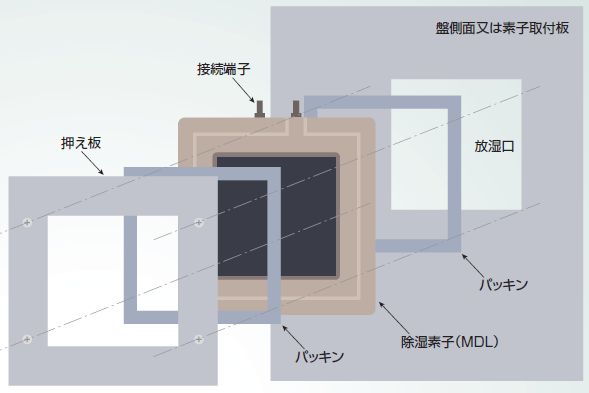

- ・右図のように、除湿素子の両面にパッキンをあて、上から押え板をあて、周囲４箇所程度をＭ4ネジで固定して
ください。 もし、除湿素子の接続端子と盤側面の距離が確保出来ない場合は、一旦、別の素子取付板等に
除湿素子を取付後、盤側面へ取付けてください。
- ・使用パッキンは、PTFE(ポリテトラフルオロエチレン)系で硬度が５０程度のものを使用してください。
- ・屋外用盤に使用される場合は、防雨カバーの取付ネジと干渉しないよう注意してください。

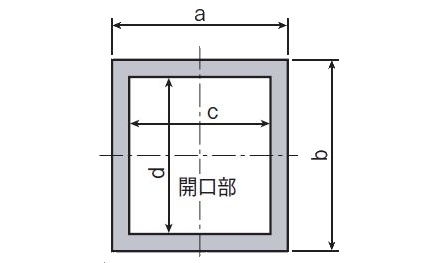

パッキン
加工図
材料：PTFE系
硬度：約50
厚み：2㎜
薄型除湿素子取付け関連寸法（推奨）
（単位：mm）
| 型名 | a | b | c | d |
|---|---|---|---|---|
| MDL－3 | 45 | 70 | 30 | 55 |
| MDL－5 | 70 | 70 | 55 | 55 |
| MDL－7 | 90 | 90 | 75 | 75 |

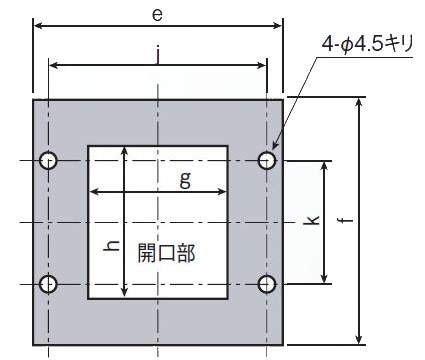

押え板
材料：SUS材
厚み：3㎜
薄型除湿素子取付け関連寸法（推奨）
（単位：mm）
| 型名 | e | f | g | h | j | k |
|---|---|---|---|---|---|---|
| MDL－3 | 80 | 75 | 30 | 55 | 70 | 40 |
| MDL－5 | 105 | 75 | 55 | 55 | 95 | 40 |
| MDL－7 | 125 | 95 | 75 | 75 | 115 | 60 |

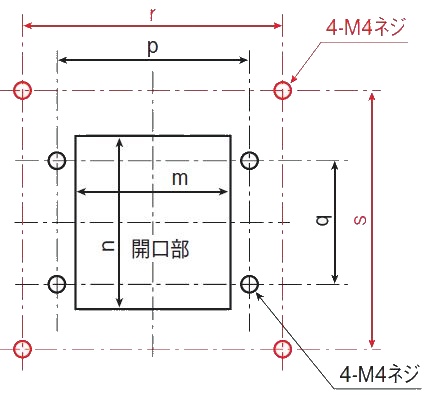

取付穴加工寸法
黒：薄型素子取付穴寸法
赤：防雨カバー取付穴寸法
薄型除湿素子取付け関連寸法（推奨）
薄型素子取付穴寸法
（単位：mm）
| 型名 | m | n | p | q |
|---|---|---|---|---|
| MDL－3 | 30 | 55 | 70 | 40 |
| MDL－5 | 55 | 55 | 95 | 40 |
| MDL－7 | 75 | 75 | 115 | 60 |
防雨カバー取付穴寸法
（単位：mm）
| 型名 | r | s | 防雨カバー型名 | |
|---|---|---|---|---|
| MDL－3 | 135 | 125 | RDH－5J1用 | |
| MDL－5 | 135 | 125 | ||
| MDL－7 | 175 | 150 | RDH－7J1用 | |
